Az elosztó transzformátorok megfelelő földelésének biztosítása az elektromos rendszer biztonságának és megbízhatóságának kritikus szempontja. Elosztó transzformátorok szállítójaként megértem ennek a folyamatnak a jelentőségét és az elektromos hálózat általános teljesítményére gyakorolt hatását. Ebben a blogban megosztok néhány betekintést az elosztó transzformátorok megfelelő földelésének biztosításához.
A földelés fontosságának megértése
A földelés az elektromos berendezések földhöz való csatlakoztatásának folyamata. Az elosztó transzformátorok esetében a megfelelő földelés több kulcsfontosságú funkciót is ellát. Először is, alacsony ellenállású utat biztosít a hibaáramok számára, hogy biztonságosan áramolhassanak a talajba. Hiba, például rövidzárlat esetén a hibaáram rendkívül magas lehet. Megfelelő földelés nélkül ez az áram károsíthatja a transzformátort és más elektromos berendezéseket, és jelentős biztonsági kockázatot jelenthet a személyzet számára.
Másodszor, a földelés segít stabilizálni a feszültségszinteket az elektromos rendszerben. Csökkenti a túlfeszültség kockázatát, amely villámcsapás, kapcsolási műveletek vagy egyéb elektromos zavarok miatt fordulhat elő. Az elektromos rendszer referenciapontjának biztosításával a földelés biztosítja, hogy a feszültség az elfogadható határokon belül maradjon, védve a berendezést és biztosítva a tápellátás minőségét.
Az elosztó transzformátorok földelőrendszerének összetevői
Az elosztó transzformátor tipikus földelési rendszere több kulcselemből áll:
-
Földelő elektródák: Ezek olyan vezetők, amelyek a földbe vannak temetve, hogy kapcsolatot biztosítsanak az elektromos rendszer és a föld között. A földelő elektródák általános típusai közé tartoznak a földelő rudak, a földelőlapok és a földelő rácsok. A köszörült rudak általában rézzel bevont acélból vagy tömör rézből készülnek, és kellő mélységig a talajba vannak nyomva. A földelőlemezek lapos fémlemezek, amelyek vízszintesen vannak eltemetve a földbe, míg a földelő rácsok egymással összekapcsolt vezetékek hálózata, amelyek nagyobb területet fednek le.
-
Földelő vezetők: Ezek azok a vezetékek vagy kábelek, amelyek összekötik a transzformátort és más elektromos berendezéseket a földelő elektródákkal. Elegendő teljesítményűnek kell lenniük a hibaáram biztonságos elvezetéséhez. A földelő vezeték méretét a hibaáram nagysága és a vezeték hossza határozza meg.
-
Ragasztás: A kötés a transzformátor összes nem áramot vezető fém alkatrészének és a kapcsolódó berendezéseknek a összekapcsolásának folyamata. Ez magában foglalja a transzformátor tartályát, a burkolatokat és más fém alkatrészeket. A ragasztás biztosítja, hogy minden fémrész azonos elektromos potenciálon legyen, csökkentve az áramütés kockázatát és megakadályozva a statikus elektromosság felhalmozódását.
A megfelelő földelés biztosításának lépései
1. Helyszíni felmérés
Az elosztó transzformátor felszerelése előtt alapos helyszíni felmérést kell végezni. Ez magában foglalja a talaj ellenállásának mérését a telepítés helyén. A talaj ellenállása jelentősen változhat olyan tényezőktől függően, mint a talaj típusa, nedvességtartalma és hőmérséklete. Az alacsony talaj-ellenállás kívánatos, mivel ez jobb földeléshez és alacsonyabb földelési ellenállást tesz lehetővé.
A talaj fajlagos ellenállásának mérésére számos módszer létezik, például a Wenner-féle négycsapos módszer. A talaj-ellenállás mérés alapján meghatározható a megfelelő típusú és számú földelő elektróda. Például a nagy talaj-ellenállású területeken több földelő rudat kell párhuzamosan telepíteni, vagy szükség lehet egy földelő rácsra.
2. Földelőelektródák felszerelése
A földelő elektródákat megfelelően kell felszerelni, hogy biztosítva legyen a jó kapcsolat a földeléssel. A talajrudak felszerelésekor azokat függőlegesen, legalább 2,5 méter (8 láb) mélységig kell a talajba döfni. Ha a talaj túl kemény, hajtófejet vagy fúrót lehet használni a telepítés megkönnyítésére. Az interferencia elkerülése érdekében a több földelő rúd közötti távolságnak legalább kétszerese a rúd hosszának.
A talajlemezeket legalább 0,6 méter (2 láb) mélységbe kell elásni, és közvetlenül érintkezniük kell a talajjal. A földelő rácsot úgy kell felszerelni, hogy lefedje a transzformátor körüli területet, és egyenletesen oszlassa el a földelési ellenállást.
3. Földelő vezetékek csatlakoztatása
A földelő vezetékeket biztonságosan kell csatlakoztatni a transzformátorhoz és a földelő elektródákhoz. A csatlakozásokat megfelelő csatlakozókkal, például kompressziós csatlakozókkal vagy exoterm hegesztéssel kell elvégezni. A kompressziós csatlakozók olyan mechanikus csatlakozók, amelyeket meghúznak a jó elektromos csatlakozás érdekében, míg az exoterm hegesztés állandó, alacsony ellenállású kapcsolatot hoz létre a vezetékek összeolvasztásával.
A földelő vezetékeket az elektromos előírásoknak megfelelően kell méretezni. Általánosságban elmondható, hogy a földelő vezeték méretét az áramkör amperabilitása és a várható hibaáram alapján kell meghatározni. A vezetékeket védeni kell a mechanikai sérülésektől is, például védőcsővel vagy kábeltálcával.
4. Nem áramerősségű - hordozó fém alkatrészek ragasztása
A transzformátor és a kapcsolódó berendezések összes nem áramvezető fém részét össze kell kötni. Ez megtehető kötőhüvelyekkel, amelyek rövid vezetékek, amelyek összekötik a fém részeket. A kötési áthidalóknak elég erősnek kell lenniük ahhoz, hogy elvigyenek minden hibaáramot, amely a fém részek között áramolhat.
A ragasztásnak folyamatosnak kell lennie, és nem szakíthatja meg festék, korrózió vagy más szigetelő anyagok. A csatlakoztatás előtt meg kell tisztítani a fém részek felületét a jó elektromos érintkezés biztosítása érdekében.
A földelési rendszer tesztelése és karbantartása
A földelési rendszer telepítése után fontos, hogy rendszeresen tesztelje a hatékonyságát. A leggyakoribb teszt a földelési ellenállás mérése. Az alacsony földelési ellenállás jó földelést és megbízható földelési rendszert jelez.
A földelési ellenállás mérésére többféle módszer létezik, például a hárompontos módszer és a potenciálesés módszere. Ezeket a vizsgálatokat rendszeres időközönként el kell végezni, különösen minden nagyobb elektromos munka után vagy szélsőséges időjárási körülmények között.
A tesztelés mellett a földelési rendszert rendszeresen ellenőrizni kell, hogy nincs-e rajta sérülés vagy korrózió. A földelési rendszer épségének megőrzése érdekében minden sérült vagy korrodált alkatrészt azonnal ki kell cserélni.
Elosztó transzformátoraink és földeléseink

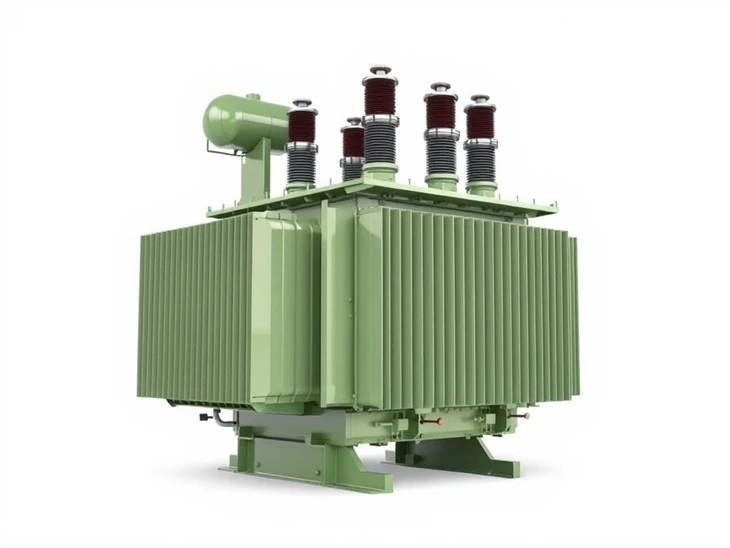

Cégünknél kiváló minőségű elosztó transzformátorok széles választékát kínáljuk, beleértve aYawei S11 1200KVA és 1600KVA elosztó transzformátorés aDelta Star elosztó transzformátor. Minden transzformátorunkat a megfelelő földelés figyelembevételével terveztük, és részletes telepítési és földelési utasításokat adunk annak érdekében, hogy ügyfeleink biztonságosan és hatékonyan telepíthessék és üzemeltethessék a transzformátorokat.
Szakértői csapatunk műszaki támogatást és tanácsot is tud nyújtani az elosztó transzformátorok földelési rendszereivel kapcsolatban. Legyen szó közüzemi cégről, ipari vevőről vagy vállalkozóról, segítünk megtervezni és megvalósítani egy megbízható földelési rendszert az adott alkalmazáshoz.
Ha érdekli a miElosztó transzformátorokvagy további információra van szüksége a földelési rendszerekkel kapcsolatban, forduljon hozzánk bizalommal. Mindig készen állunk, hogy segítsünk Önnek beszerzési igényeiben, és biztosítsuk, hogy a legjobb megoldást kapja elektromos rendszeréhez.
Következtetés
Az elosztó transzformátorok megfelelő földelése elengedhetetlen az elektromos rendszerek biztonsága és megbízhatósága szempontjából. Ha megérti a földelés fontosságát, a földelési rendszer összetevőit, valamint a megfelelő telepítést és karbantartást biztosító lépéseket, megvédheti berendezését, biztosíthatja az áramellátás minőségét, és megóvhatja személyzete életét.
Az elosztó transzformátorok megbízható szállítójaként elkötelezettek vagyunk amellett, hogy kiváló minőségű termékeket és átfogó támogatást nyújtsunk ügyfeleinknek. Ha bármilyen kérdése van, vagy további segítségre van szüksége az elosztótranszformátorok földelésével kapcsolatban, forduljon hozzánk bizalommal. Várjuk, hogy együtt dolgozhassunk elektromos igényeinek kielégítése érdekében.
Hivatkozások
- IEEE 80 – 2013 szabvány, „Útmutató a váltakozó áramú alállomások földelésének biztonságához”
- Nemzeti Elektromos Szabályzat (NEC), 250. cikk – Földelés és kötés
- ANSI/IEEE C57.12.00 - 2010, „Általános követelmények a folyadékokra – merülő elosztó, táp- és szabályozó transzformátorok”
